彎拖航道導向發光標志牌

2023年9月24日 0 條評論 2.55k 次閱讀 0 人點贊

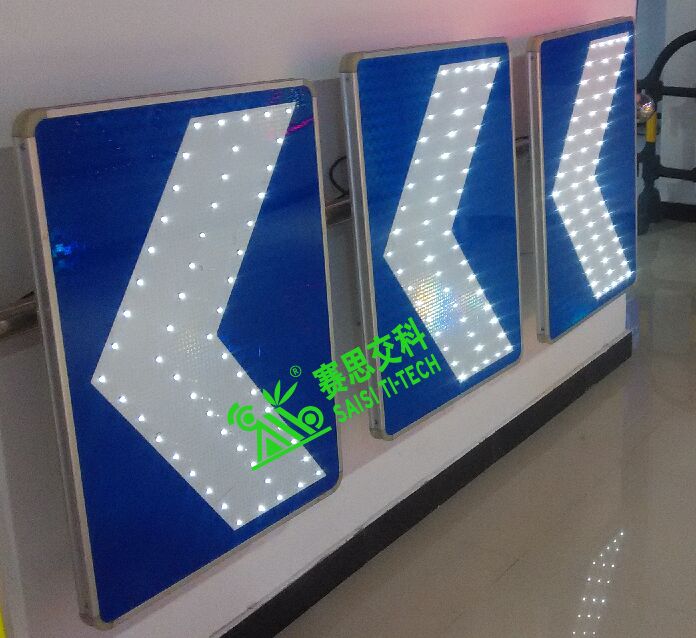

彎拖航道導向發光標志牌，主要應用于河流的彎道地區，用于引導船舶沿著河道線型選擇正確的行駛方向，通常設置于彎拖航道航道的大彎面、彎拖航道上橋梁的通航孔內側以及丁字交叉河口對應叉河口的岸上，依據國標《內河交通安全標志》（《GB13851-2019》），其版面為：600mm(寬)*800mm(高)；版面圖案為：藍色底膜+白色箭頭。

其發光工藝技術參數如下：
1、符合國家標準《內河交通安全標志》（《GB13851-2019》）技術要求。
2、工藝說明：在標志版面的圖形、文字、符號等輪廓上嵌入LED發光管，形成線型發光效果，滿足視覺融合效果，達到標志關鍵信息能有效視認、識別的效果。
3、標志連接結構件依據國家標準GB/T23827《道路交通標志板及支撐件》相關要求，逆反射材料執行國家標準GB/T18833《道路交通反光膜》。
4、標志邊框四周封裝采用鋁合金型材，或金屬板材折邊成型，轉角采用圓弧彎頭連接，標志整體厚度≤38mm（不含滑槽、背板扣件）。
5、標志版面的LED安裝圓孔采用激光數控設備打孔，圓孔直徑規則規律無偏差偏位，打孔處反光膜邊緣應平滑、整齊、無毛刺。像素中心間距外圈≤40mm，圖案≤35mm。
6、采用全自動亮度性能檢測焊接設備，制造LED光學線串，每顆LED配備獨立電阻、套管，便于光學測試，和故障維修。
7、單粒LED在額定電流時的法向發光強度：紅色≥5000mcd,黃色≥3000mcd，白色≥6000mcd；LED半強角θ1/2≥12.5o。
8、發光模式：采用精密光控模塊，能根據標志安裝位置周圍的光照變化，自動開啟/關閉標志發光單元。
9、視認距離：夜間動態視認距離≥250米，靜態視認距離≥300米。
10、防水防塵等級：符合IP65要求。
11、環境溫度適用等級，根據地理區域選配：中國南部地區選用A級；中國中部地區選用B級；中國東北地區選用C級。（注：A級-20℃～+55℃；B級-40℃～+50℃；C級，-55℃～+45℃）。
12、供電系統及配置：
?（1）接入電網供電時，輸入電壓220V，輸出電壓24V。
?（2）采用太陽能供電時，蓄電池滿載狀態下發光工作時間不小于120小時。
13、標志整體重量≤20KG /㎡，設計使用壽命10年，免費質保2年（電池部分1年）。
14、產品功能優勢：標志光穿透率強，可設置為閃爍狀態，警示效果極佳，特別是黃色燈管，在霧霾、惡劣天氣中，具備很強的視認性。
