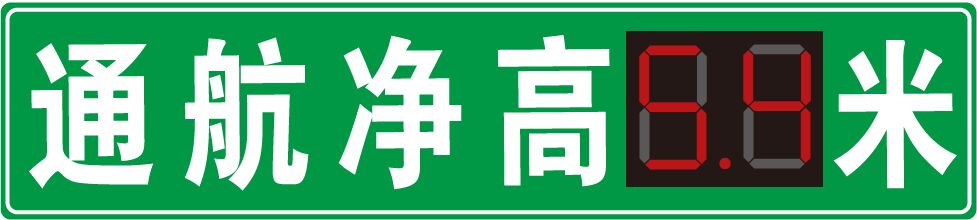

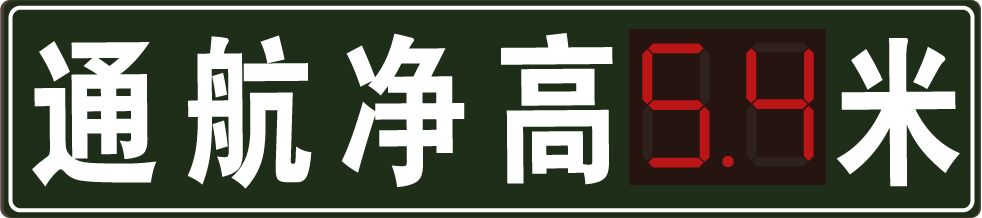

船舶準備通行橋梁、管道等跨河建筑物時，需提前獲知橋梁底沿與航道水面之間的高度，又稱“航道凈高”，以保證能安全通過橋梁下方航道，各級航道所必須的通航凈高在國家頒布的通航標準中均有規定，隨著航道水域出現的“漲潮期”、“枯水期”，航道凈高數值也是動態變化的，所以作為橋梁設計、管養方，為橋梁安裝能動態顯示通航凈高數值的發光標志牌，能有效保障航道的通行安全，本次設計的“通航凈高動態顯示發光標志”(下一：白天效果；下二：夜間效果)。

其技術參數如下：

1、規格尺寸：標志版面：4500mm（寬度）*1000mm（高度）；其中“8”字顯示屏為：800mm（寬度）*600mm（高度）。

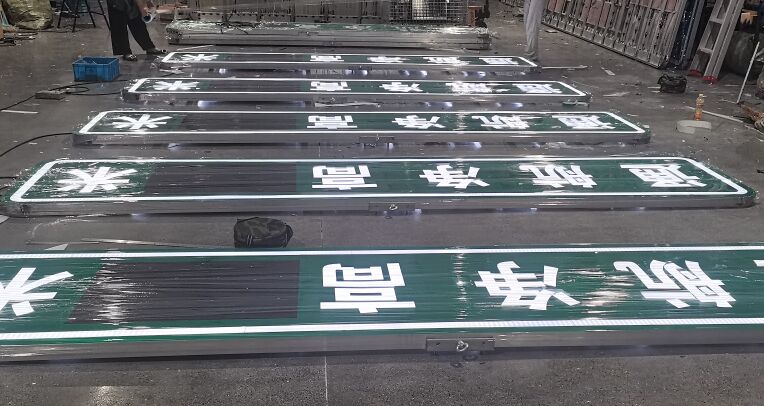

2、發光類型：邊框、文字部分采用鏤空雕刻、內置光源透射發光工藝，夜晚自動開啟發光單元，白天自動關閉；顯示屏部分采用紅色“88”條碼塊。

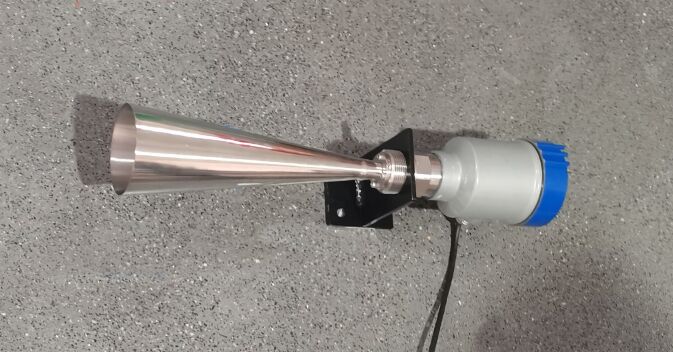

3、數據檢測：配置水位檢測雷達裝置，實施檢測水面凈空數值，疊加安全富裕高度數值，采用微控算法程序，實時向標志版面?zhèn)鬟f凈空數值，動態顯示。如下圖：

4、供電系統：整體設備可采用太陽能蓄電池供電方式，以解決橋梁安裝位置偏遠無法取市電的困難。

5、功能升級：（1）設備電器指標實時檢測。（1）遠程APP云平臺控制。

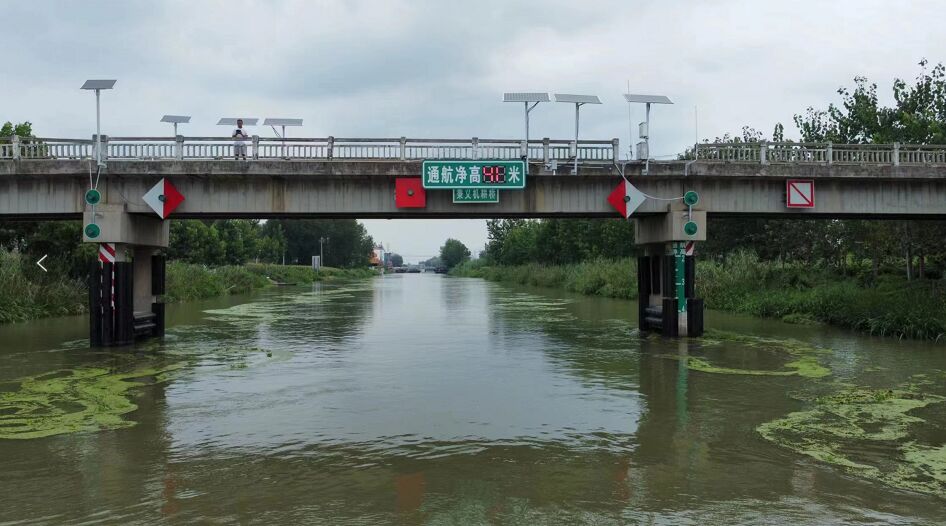

6、安裝方式：（1）標志部分支架附著安裝于橋梁側壁；（2）太陽能板、蓄電池采用單獨立桿安裝；（3）檢測設備采用倒立附著安裝方式。
